De opbouw van een ouvrage - observatiekoepels

Een ouvrage (werk) in de Maginotlinie is een geheel van ingangen en gevechtsblokken (oppervlakte) en galerijen, munitiemagazijn, elektrische centrale (usine) en kazerne (ondergronds). De onderdelen zijn door ondergrondse galerijen met elkaar verbonden, maar elk ouvrage is een zelfstandige eenheid, die niet met andere ouvrages is verbonden.
Een ouvrage bestaat uit verschillende onderdelen:
  • ingang(en) voor manschappen en aanvoer munitie en materieel
  • gevechtsblokken met de bewapening
  • munitiemagazijnen voor de munitievoorraad
  • galerijen voor de verbinding tussen de diverse onderdelen
  • kazerne voor het onderbrengen van de bemanning
  • elektrische centrale voor het opwekken van stroom
  • ventilatieruimte voor het verwijderen van eventuele gifgassen

Een observatiecloche met kijksleuven Observatie

Het waarnemen van vijandelijke bewegingen was van cruciaal belang voor de verdedigers van een fort, verdedigingslinie, kazemat, enz. De GFM koepels konden uitgerust worden met een persicoop voor de waarneming van vijandelijke troepenbewegingen. Maar zeker de artillerie had een grote behoefte aan waarnemers die informatie konden verstrekken over de uitwerking van het artillerievuur.

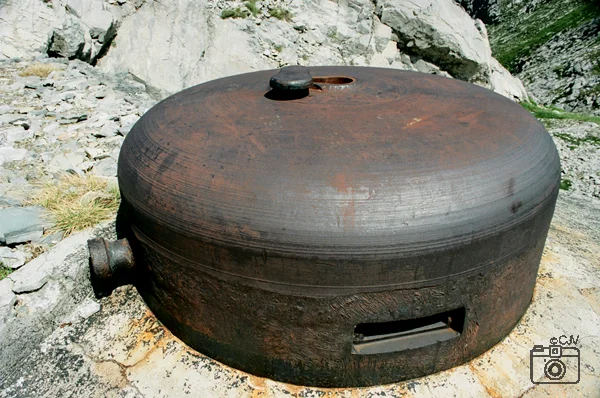

VDP-koepel

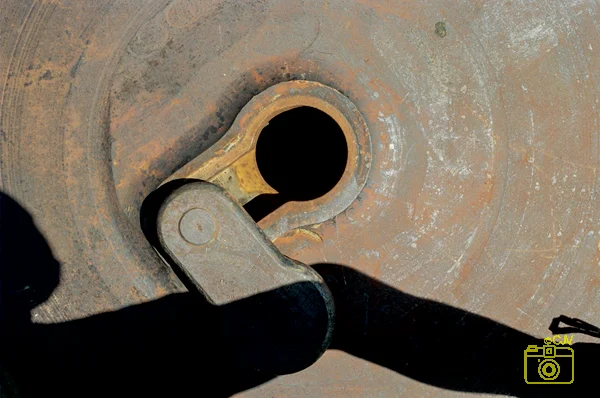

Elk ouvrage had een waarnemingsblok voor de artillerie-observatie. Het was meestal gecombineerd met bewapening, zoals JM-koepels (ouvrage Fermont) of een mitrailleurhefkoepel (Latiremont). Voor de waarneming had men de beschikking over een VDP-koepel, dat wil zeggen dat er met een grote periscooop werd gewerkt. Door een opening in het dak konden de waarnemers een periscoop omhoog laten komen, maar de koepel had ook kijksleuven voor verrekijkers. Zie ook cloches voor waarneming
